HK上浮式微孔曝气系统原理介绍

前言

本公司特向全球所有使用或采购曝气器产品的同行前辈隆重推出，我司结合数年的现场微孔曝气系统工作经历，集合了固定式微孔曝气系统、提升式微孔曝气系统的所有优点于一身，通过近3年辛苦研发的顶尖创新设计之“鼎新”上浮式微孔曝气系统。与传统曝气设备相比，此次推出的上浮式微孔曝气系统为革命性创新发明，是所有传统微孔曝气系统的全面替代解决方案。解决了目前几乎所有因曝气系统问题（诸如采购成本、长期使用维护、故障维修、水质耐受性）给用户带来的困扰。为所有用户带来了自微孔曝气设备发明诞生以来的最佳性价比之微孔曝气系统。本产品和传统固定曝气系统相比有更高的性价比。

“鼎新”上浮式微孔曝气系统，采用创新型组合设计规避式微孔曝气器+上浮式提升式装置（同时备有另外一组手提升装置），全系统使用不锈钢+抗腐蚀复合材质制造，微孔膜片采用欧美原厂开孔并进口的EPDM、硅橡胶、PU等材质膜片。微孔膜片直径65mm、90mm，溶氧率高（气泡直径1~2mm）、曝气器长度1m到~几十米，可以适用于任何池型与结构安装要求，主要解决以往污水处理厂生化系统中所使用的诸多各类型曝气系统在实际工程使用中的诸多缺陷，使微孔曝气器产品更加耐用，更易维护、膜片质量更加稳定可靠、对水处理工况适应性更强，为目前污水处理行业中的突出顶尖创新设计以及传统曝气设备的全面替代更新之产品。

可替代的产品包括：固定式曝气系统（含管式微孔曝气系统、盘式微孔曝气系统）、烧结\发泡类曝气器（刚玉（或复合材质）材料曝气管、刚玉（或复合材质）材料曝气盘）、提升式曝气系统（不锈钢材质系统、工程塑料材质系统）、百乐克漂浮式微孔曝气系统。几乎涵盖目前所有曝气类产品。

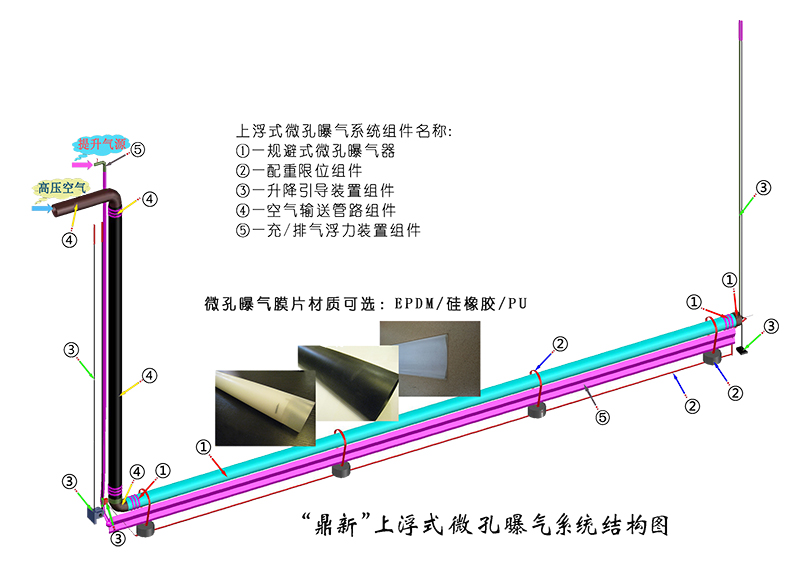

图一

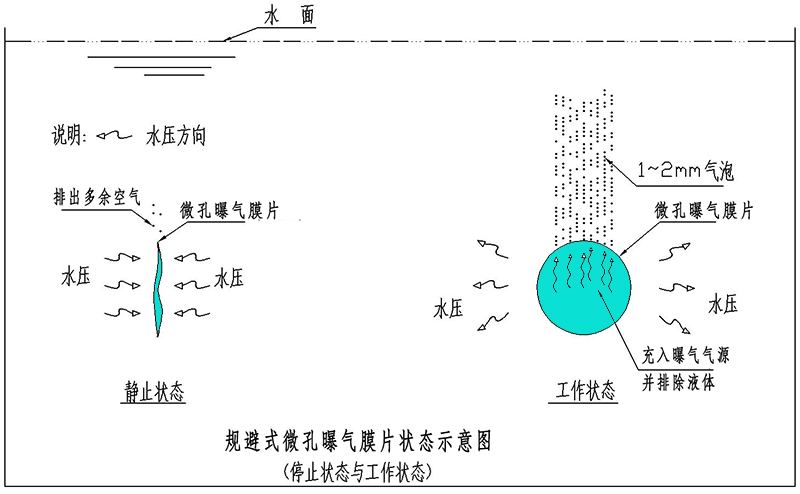

图二

上浮式微孔曝气系统规避式微孔曝气器使用状态（工作/停止）：

工作状态时：鼓风机所产生的高压空气由图一中④号组件进入，经引导至图一中①号组件规避式曝气器膜片内，并经过膜片上细小的孔隙分解切割成小气泡后，从规避式微孔曝气器膜片表面的孔隙均匀的扩散进水中，每个气泡的大小约1～2mm左右，由于膜片孔隙小，大量空气通过会产生一定的阻力，所以空气会在曝气的同时，将停机时进入规避式微孔曝气器膜片内部的少量水份迅速排出曝气膜片之外（详见图二）。状态与一般微孔曝气系统类似。

规避式微孔曝气器在正常曝气时，因为曝气膜片内中空，产生了很大的浮力，此时需要与浮力装置组件共同使用图一中②号组件中的定位稳定组件用于消除浮力的影响，将规避式微孔曝气器牢牢固定于生化池底板之上。

停止状态时：先将进入系统的高压空气（关闭图一中④号组件）关闭，由于规避式微孔膜片（图一中①号组件）采用无支撑骨架设计，微孔膜片内部中空，膜片会被膜片周围的污水立即压扁（详见图二中静止状态）。并排出膜片内的剩余空气，此时膜片内部已基本无空间，微孔膜片即变成扁平的密封形状且随水流来回轻微摇晃。微生物上难以附着停留，同时因为膜片孔隙只有很小的孔隙，小于绝大多数的悬浮物体积，水中的悬浮物因此被规避截留于孔隙之外。将所有的悬浮物规避于曝气系统膜片之外，大大延缓曝气器的结垢与堵塞。

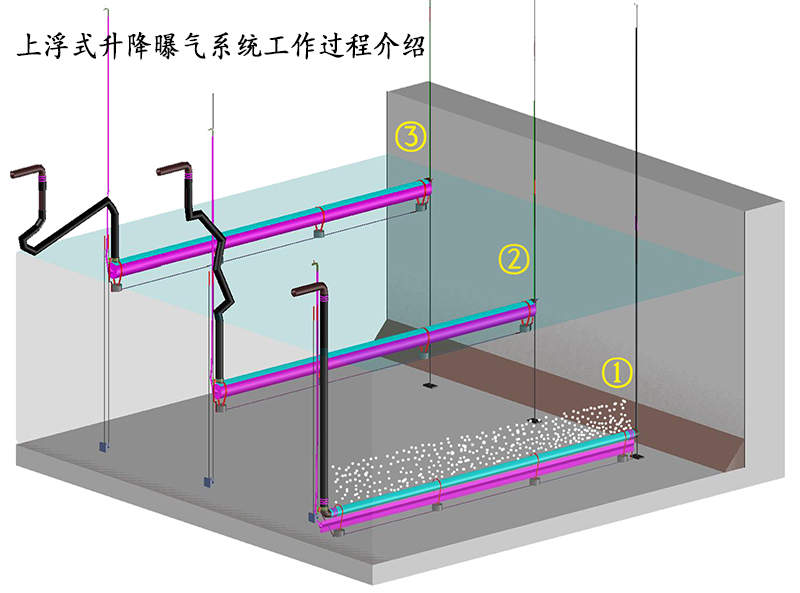

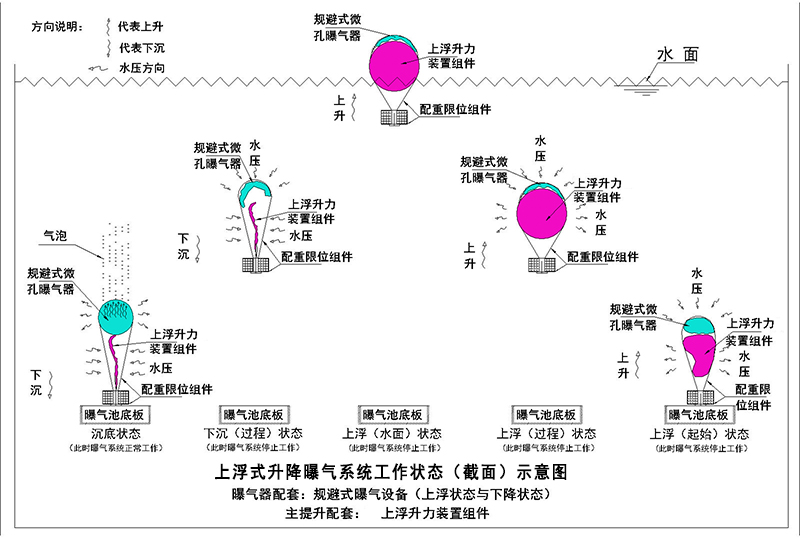

图三

图四

过程状态说明：

①上浮式微孔曝气系统正常曝气状态（沉底曝气）

②上浮式微孔曝气系统提升过程状态（上浮过程）

③上浮式微孔曝气系统浮于水面状态（上浮完成）

上浮式升降系统使用状态（上浮状态）：如图三、图四中上浮状态所示，当规避式微孔曝气器停止工作时，先在池顶部将图一中④号组件与供气管道分离，同时将图一中⑤号组件的进气管道与提升气源连接固定。高压空气进入上浮式升降组件的浮力装置（详见图一中⑤号组件），当浮力系统（图一中⑤号组件）充满空气后，整个系统的浮力大于固定曝气系统的定位稳定组件（详见图一中②号组件）的重力，整个系统此时上浮，同步使用图一中③号组件进行引导，整个系统上浮至水面后由工作人员进行相关的操作。

备注：上浮气源可采用曝气管路中的空气或独立气源。

上浮式升降系统使用状态（下沉状态）：如图三中下沉状态所示，在更换维护完成后，先在池顶部将图一中⑤号组件的进气管道与气源连接固定。高压空气进入上浮式升降组件中的浮力装置（详见图一中⑤号组件），当浮力系统（图一中⑤号组件）充满空气后，将整个系统放入水中，此时由于浮力原因。整个系统漂浮于水面之上，在整理完相关组件后，将图一中②号组件的进气管道与气源连接解除，由于定位稳定组件重力的缘故（详见图一中②号组件），浮力系统中的气体被逐步排出，这时整个曝气系统重力大于浮力，整个曝气系统开始下沉，下沉时同步使用图一中③号组件进行引导，整个系统沉至生化池底部后进行曝气（见图四）。

以上所有过程详见图三、图四状态示意。

具体技术细节请详询本公司。谢谢！
